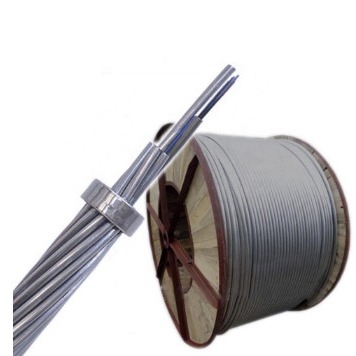

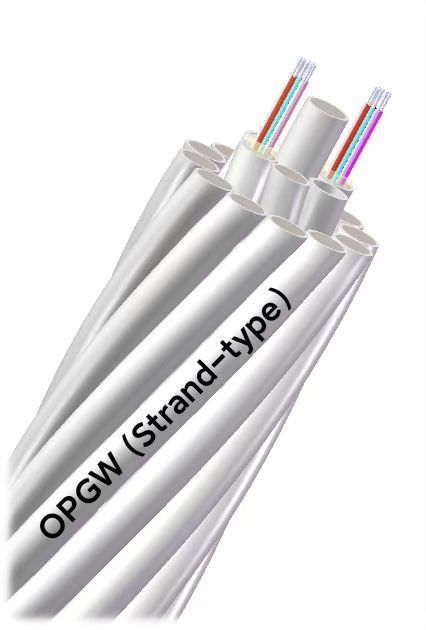

Оптико-волоконный композитный грозозащитный трос

Описание продукта: Оптический волоконно-композитный грозозащитный трос (OPGW) представляет собой тип грозозащитного троса, содержащего оптические волокна, обладающий множеством функций, таких как грозозащитный трос и оптическая связь. Он в основном используется в линиях связи напряжением 110 кВ и выше, а также в новых системах передачи электроэнергии высокого напряжения. Его также можно использовать для замены существующего грозозащитного троса старой системы передачи электроэнергии высокого напряжения, добавления линий оптической связи, проведения токов короткого замыкания и обеспечения молниезащиты. Оптические кабели OPGW, обернутые металлическими проводами, более надежны, стабильны и безопасны. Поскольку грозозащитный трос и оптический кабель объединены в одно целое, по сравнению с другими типами оптических кабелей, это не только сокращает период строительства, но и экономит затраты на строительство. Кроме того, если OPGW изготовлен из стальной проволоки с алюминиевым покрытием или проволоки из алюминиевого сплава, скрученных вместе, это эквивалентно установке хорошего проводника грозозащитного троса, что может принести множество преимуществ, таких как снижение тока скрытого питания линии электропередачи, снижение перенапряжения промышленной частоты и улучшение помех и опасного воздействия линий электропередачи на линии связи. Благодаря таким характеристикам оптических волокон, как защита от электромагнитных помех и малый вес, их можно устанавливать на вершине башен линий электропередачи, не задумываясь об оптимальном положении подвеса и проблемах электромагнитной коррозии. Поэтому OPGW отличается высокой надежностью, превосходными механическими характеристиками и относительно низкой стоимостью. Эта технология особенно подходит и экономична при прокладке новых или замене существующих грозозащитных тросов. Специальные конструкции могут быть настроены в соответствии с требованиями пользователя.

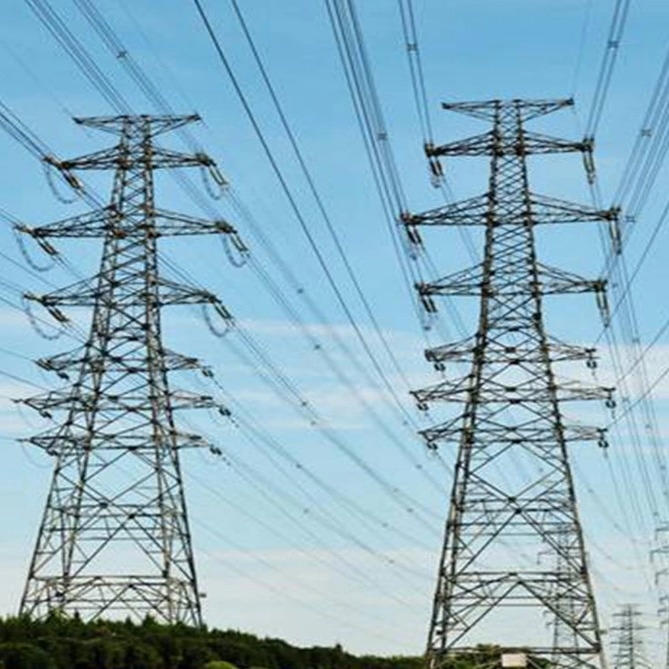

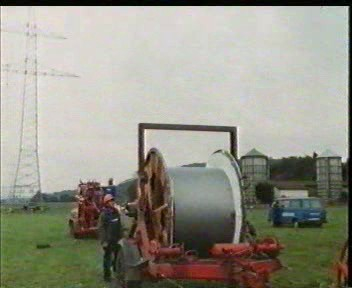

Способ прокладки: Используется надземно на высоковольтной передающей башне.

Стандарты исполнения: DL/T 832-2016 Оптический волоконно-композитный грозозащитный трос, JB/T 8999-2014 Оптический волоконно-композитный грозозащитный трос и т. д.

Особенности продукта:

① Для линий с высоким напряжением, превышающим 110 кВ, шаг между опорами относительно большой (обычно более 250 м);

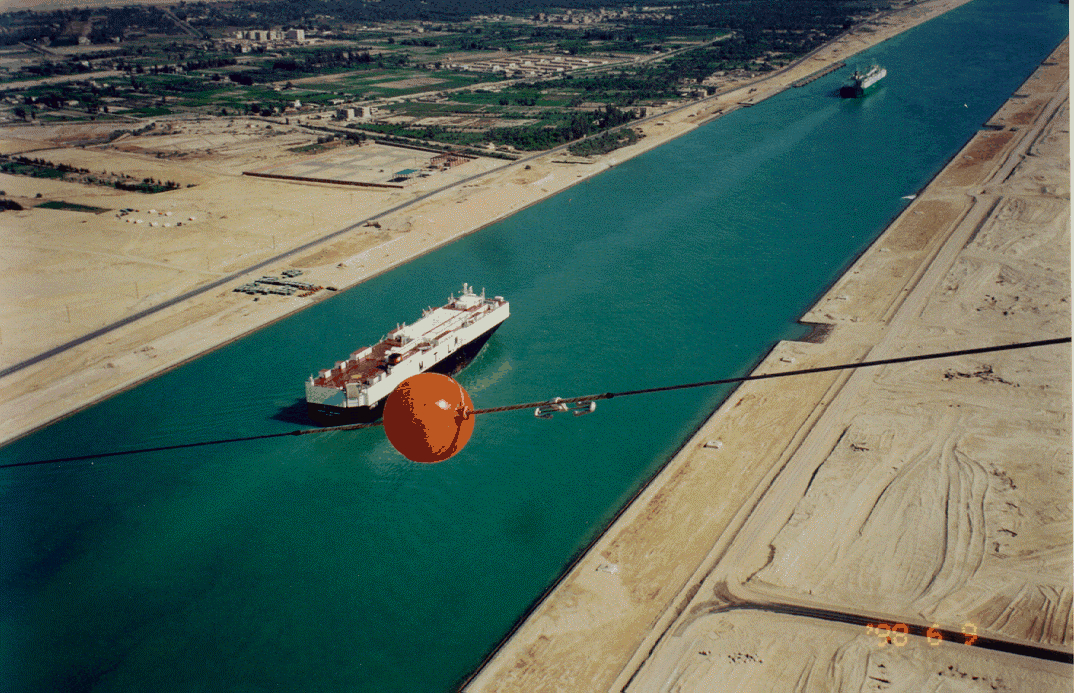

② Простота в обслуживании, легко решить проблему пересечения линий, а его механические характеристики могут соответствовать требованиям больших пересечений линий.

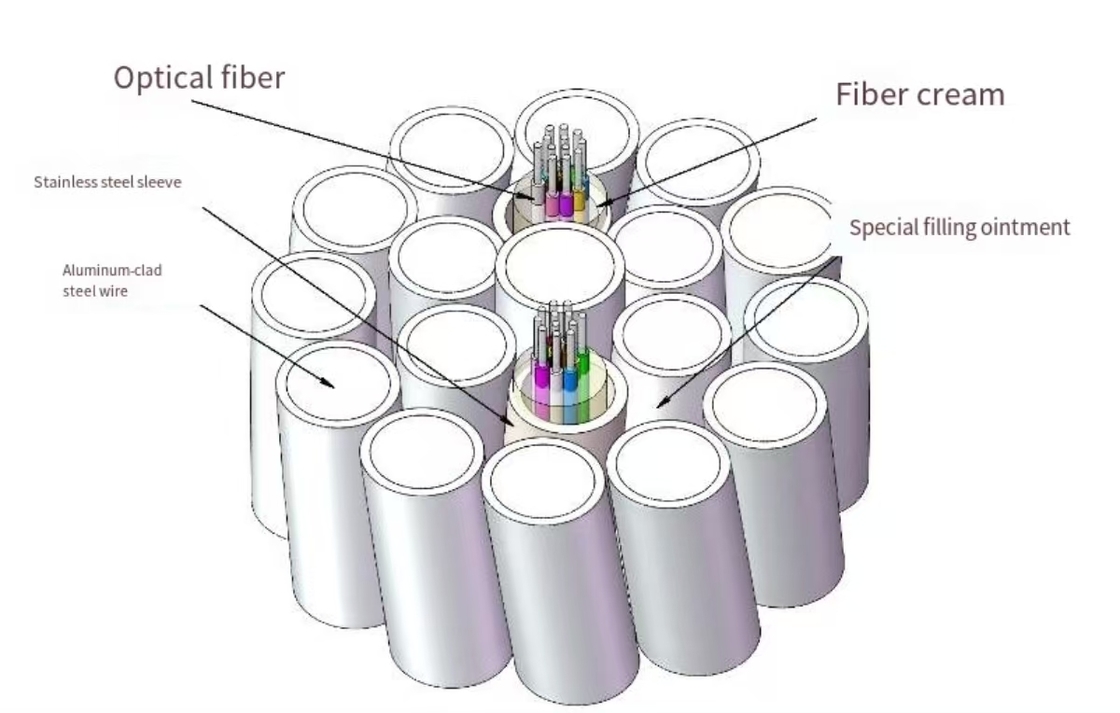

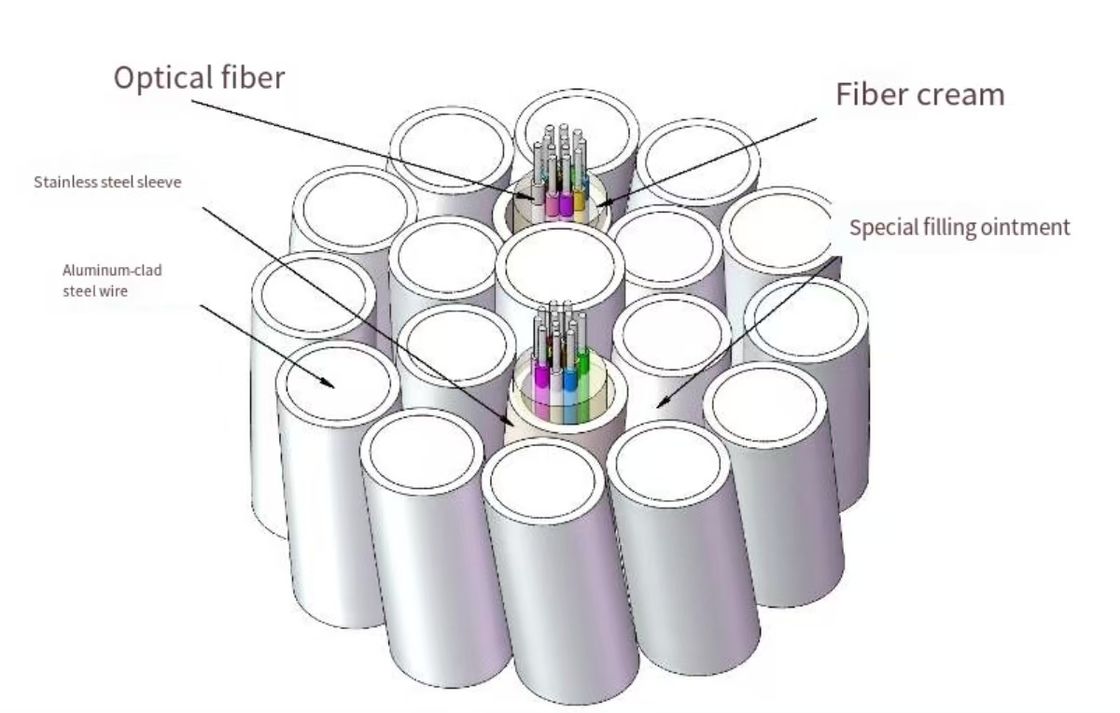

③ Внешний слой OPGW изготовлен из металлической брони, которая не оказывает влияния на высоковольтную эрозию и деградацию.

④ OPGW необходимо обесточивать во время строительства, что приводит к значительным потерям от отключения электроэнергии. Поэтому OPGW следует использовать во вновь построенных высоковольтных линиях напряжением 110 кВ и выше. В показателях производительности OPGW, чем больше ток короткого замыкания, тем больше хороших проводников необходимо для брони, что соответственно снижает прочность на растяжение. При условии определенной прочности на растяжение, чтобы увеличить пропускную способность по току короткого замыкания, необходимо увеличить площадь поперечного сечения металла, что приводит к увеличению диаметра кабеля и веса кабеля. Поэтому при прокладке следует предъявлять строгие требования к показателям прочности линейных башен.

Технические параметры (типичные значения):
