Кабель из оптических волокон OPGW для воздушных линий электропередачи

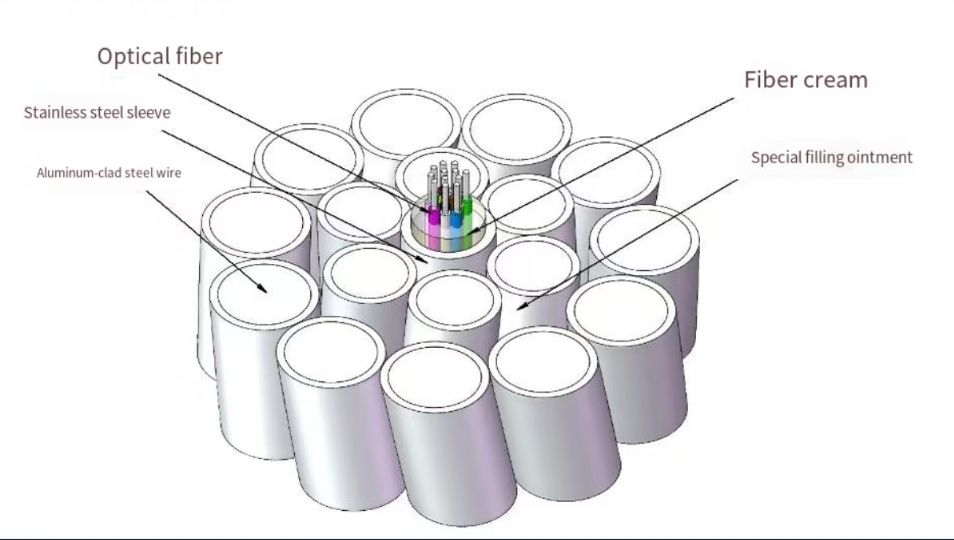

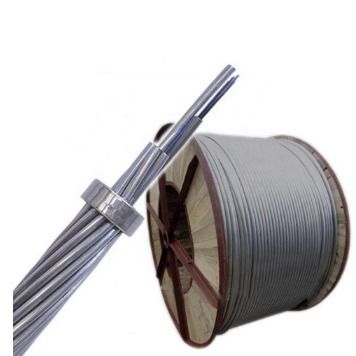

Провод Optical Fiber Composite Oper Hard Ground (OPGW) представляет собой тип верхнего провода заземления, содержащего оптические волокна, включающие несколько функций, таких как верхний проволока заземления и оптическая связь. Он используется в основном в линиях связи 110 кВ и выше и недавно построенных высоковольтных систем передачи. Его также можно использовать для замены существующих верхних заземляющих проводов старой высоковольтной системы передачи, добавить линии оптической связи, провести токи короткого замыкания и обеспечить молниеносную защиту. Оптические кабели OPGW, обернутые металлическими проводами, являются более надежными, стабильными и безопасными. Поскольку проволока на верхних заземлениях и оптический кабель интегрированы в один, по сравнению с другими типами оптических кабелей, он не только сокращает период строительства, но и экономит строительные затраты. Кроме того, если OPGW изготовлен из стального провода стального провода или алюминиевого сплава, скрученной вместе, он эквивалентен настройке хорошего проводника накладных заземляющих проводов, который может привести к сокращению тока латентного источника питания на линии передачи, снижение линейки передачи на линии связи на линии связи. Из-за характеристик оптических волокон, таких как антиэлектромагнитные помехи и легкий вес, они могут быть установлены в верхней части башен линии передачи без необходимости рассмотреть оптимальное положение висящего положения и электромагнитные проблемы коррозии. Следовательно, OPGW обладает высокой надежностью, превосходной механической производительностью и относительно низкой стоимостью. Эта технология является особенно подходящей и экономичной при укладке новых или замены существующих наземных проводов. Специальные структуры могут быть настроены в соответствии с требованиями пользователя.

Накладные расходы использования на башен с трансмиссии высокого давления.

DL/T 832-2016 Оптическое волоконно-композитное заземление, JB/T 8999-2014 Композитный поверхностный заземляющий проволоку и т. Д.

1. Для линий с высоким напряжением, превышающим 110 кВ, расстояние между этапами относительно большое (как правило, более 250 м);

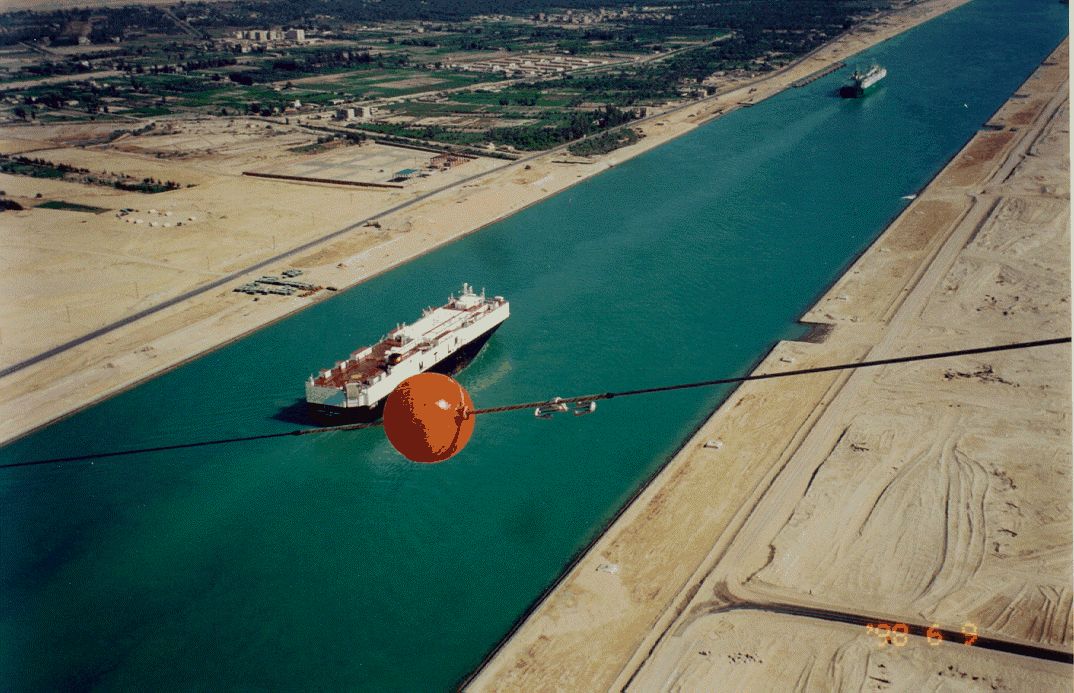

2. Легко поддерживать, легко решить проблему пересечения линии, и ее механические характеристики могут соответствовать требованиям пересечения больших линий.
3. Внешний слой OPGW изготовлен из металлической брони, которая не влияет на эрозию и деградацию высокой напряжения.
4. OPGW должен быть отключен во время строительства, что приводит к значительным потерям отключений электроэнергии. Следовательно, OPGW следует использовать в недавно построенных высоковольтных линиях 110 кВ или выше. В показателях производительности OPGW, чем больше ток короткого замыкания, тем больше хороших проводников необходимы для брони, что соответственно уменьшает прочность на растяжение. При условии определенной прочности растяжения, чтобы увеличить пропускную способность короткого замыкания, должна быть увеличена площадь поперечного сечения металла, что приводит к увеличению диаметра кабеля и веса кабеля. Следовательно, строгие требования должны быть наложены на показатели прочности линейных башен во время укладки.
